Mercedes-AMG Mercedes-AMG ONE Typ C298 Sportwagen, ab 2023

Pictogramm des Antriebs Hybrid Benzin

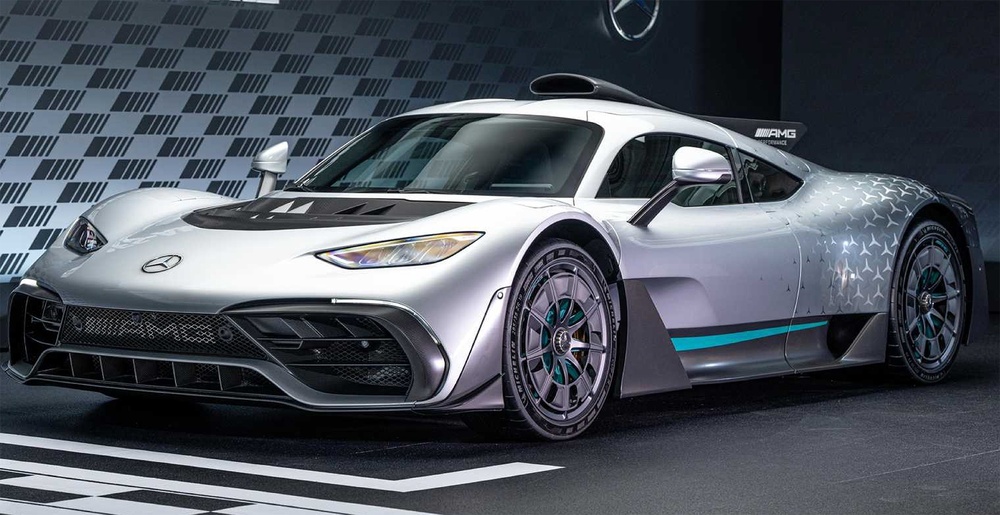

  • Schrägansicht des Fahrzeugs von vorne links
  • Schrägansicht des Fahrzeugs von hinten rechts

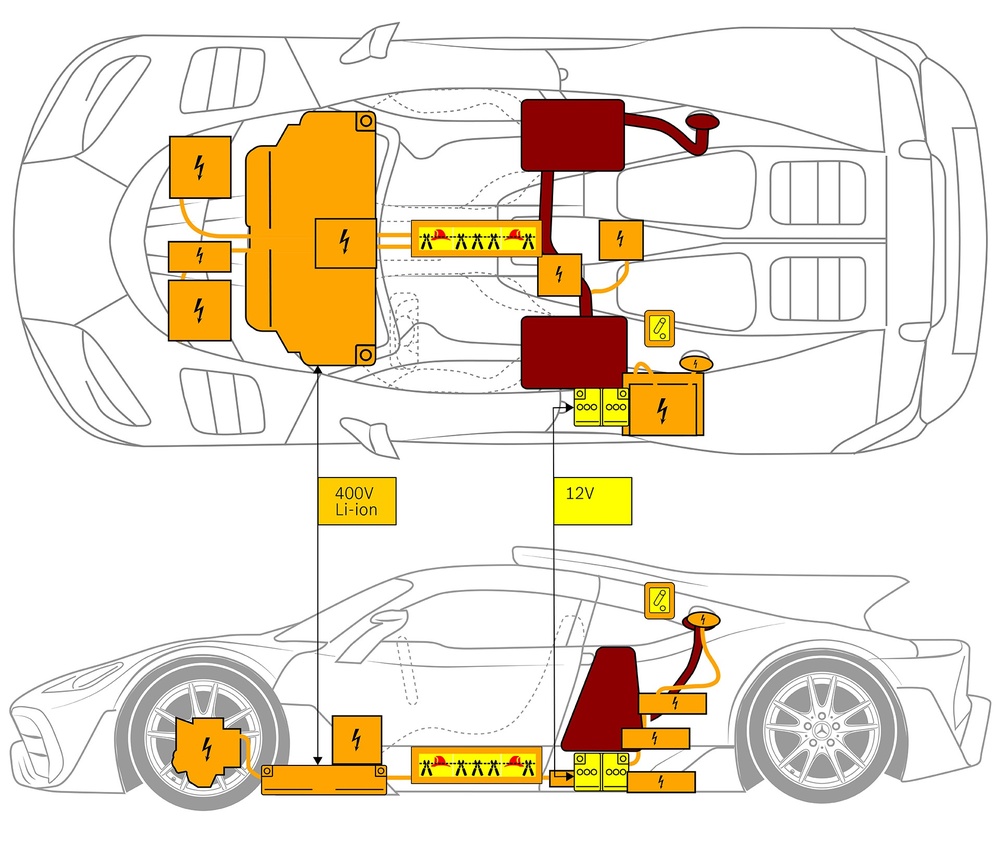

Strichzeichnung des Fahrzeugs mit Markierungen der sicherheitsrelevanten Komponenten und Rettungspunkten.
  • Pictogramm für Niedervolt-Batterie

    Niedervolt-Batterie

  • Pictogramm für Benzin Treibstofftank

    Benzin Treibstofftank

  • Pictogramm für Hochspannungsbatterie

    Hochspannungsbatterie

  • Pictogramm für Hochspannungskabel

    Hochspannungskabel

  • Pictogramm für Hochspannungskomponente

    Hochspannungskomponente

  • Pictogramm für Kabeltrennstelle

    Kabeltrennstelle

  • Pictogramm für Hochvolt-Trennung an Niedervolt-Trennstelle

    Hochvolt-Trennung an Niedervolt-Trennstelle

Hinweis: Weiterführende Informationen entnehmen Sie bitte unserem Rettungsleitfaden.

1. Identifizierung / Erkennung

3. Direkte Gefahren ausschalten / Sicherheitsbestimmungen

Deaktivierung des Hochvoltsystems

Pictogramm für Gefahr

Bei Unfällen mit Auslösung von Airbags und Gurtstraffern wird das Hochvoltsystem automatisch abgeschaltet.

In allen anderen Fällen ist das Hochvoltsystem wie folgt zu deaktivieren:

Alternative Hochvoltabschaltvorrichtung

Leitung an der markierten Stelle (1) durchschneiden.
